布袋除塵器的各種形式
脈沖布袋除塵器清灰效果好，設備運行阻力低，布置外形尺寸靈活，與大氣反吹大袋式除塵器相比，過濾風速可提高50%以上，因此處理同樣的風量設備體積可以相就應減少，設備尺寸小，可節省費用，減少初投資，在價格方面具有明顯的優勢。特別是近年來隨著脈沖閥壽命的提高，使脈沖袋式除塵器在大型除塵方面已成為主流產品。

脈沖袋式除塵器的結構形成因各部分的變化是多種多樣的，例如：灰斗有船型和錐型；卸灰閥有雙翻板或星型的；除塵器柱腿可采用工字鋼、型鋼或組合型槽鋼、角鋼；中箱體有大塊箱板組合型、框架與板組合型、壓型板型等；進出口風管有同側布置和異側布置；進風形式有灰斗進風和箱體進風；清灰方式有離線清灰和在線清灰；噴吹方式有箱噴和管噴；離線閥有氣動盤型切閥；各種形式的氣動蝶閥和電動回轉閥；各室進風口帶調節閥或不帶調節閥；氣包有矩形、圓形、加設保溫等；還有各種形式的噴吹管連接、固定和噴口等。布袋與袋籠固定也有多種方式，其中的彈簧漲圈因其密封好，牢固可靠，安裝方便，廣泛用于大型脈沖袋式除塵器濾袋的固定。

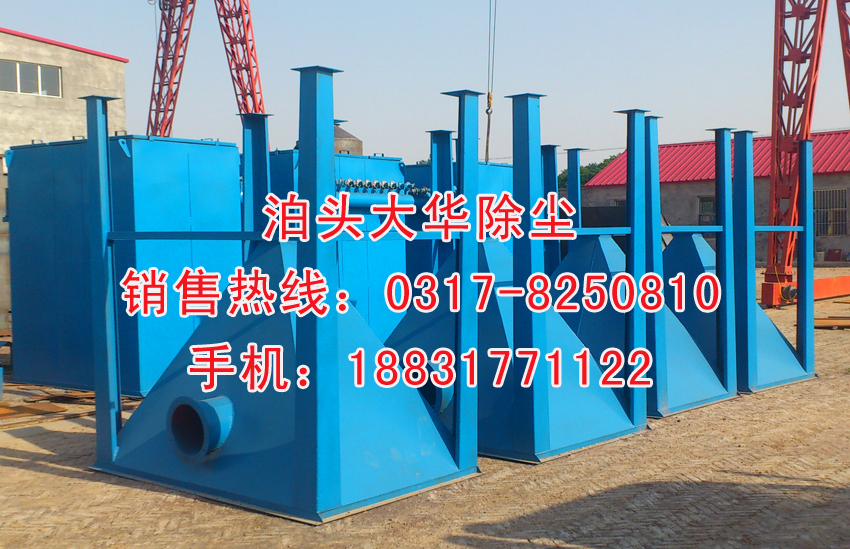

脈沖袋式除塵器有不少規格的定型產品可供選擇，可根據用戶具體工程情況提出特殊要求進行供貨，但目前實際當中更多的設備是根據工程實際情況、場地條件、所處理氣體風量和煙塵的性質等基本情況進行非標設計制造尤其是大型除塵器，每單元分為大、中、小灰斗布置。大灰斗分為4個或4個以上的清灰室，單元過濾面積≥1000m2；中灰斗一般為2~4室，單元過濾面積500~1000m2；小灰斗一般為1~2室，單元過濾面積≤500m2。脈沖除塵器可以形成1~4排灰斗，1~2對進出風口，并可形成不同風量的大型脈沖除塵器的組合，一般是單排小風量與雙排大風量的組合，這樣可使結構布置緊湊，輸灰系統統一。
